BOMBAS DOSIFICADORAS SOLENOIDES EONE

Descripción

La serie eOne es una innovadora bomba accionada por solenoide que aporta un control inteligente a la dosificación de productos químicos. Este dispositivo de última generación reacciona a las variaciones de presión del sistema y controla el caudal en consecuencia para permitir el ahorro de energía, el funcionamiento a baja temperatura y un desgaste mínimo de los componentes mecánicos y eléctricos.

Las bombas de la serie eOne cuentan con funciones exclusivas como:

- UNDERLOAD - alarma de aspiración por bajo nivel de producto químico, válvula de aspiración bloqueada o tubo de aspiración dañado.
- OVERLOAD - alarma de dosificación por sobrepresión en el cabezal de la bomba, presión de funcionamiento excesiva dentro de la tubería de dosificación y válvula de suministro bloqueada.

Otras características exclusivas de la serie eOne son la alta frecuencia de inyección (hasta 300 pulsos/min) y una fuente de alimentación multitensión (100-250 Vca, 50/60 Hz).

Características generales

* Carcasa: PP reforzado, resistente a los productos químicos
* Cabezal de bomba: PVDF, polímero muy resistente
* Válvulas: Bolas de cerámicas y todas las juntas en
* TFE/P (bajo pedido FPM oEPDM)
* Diafragma: PTFE

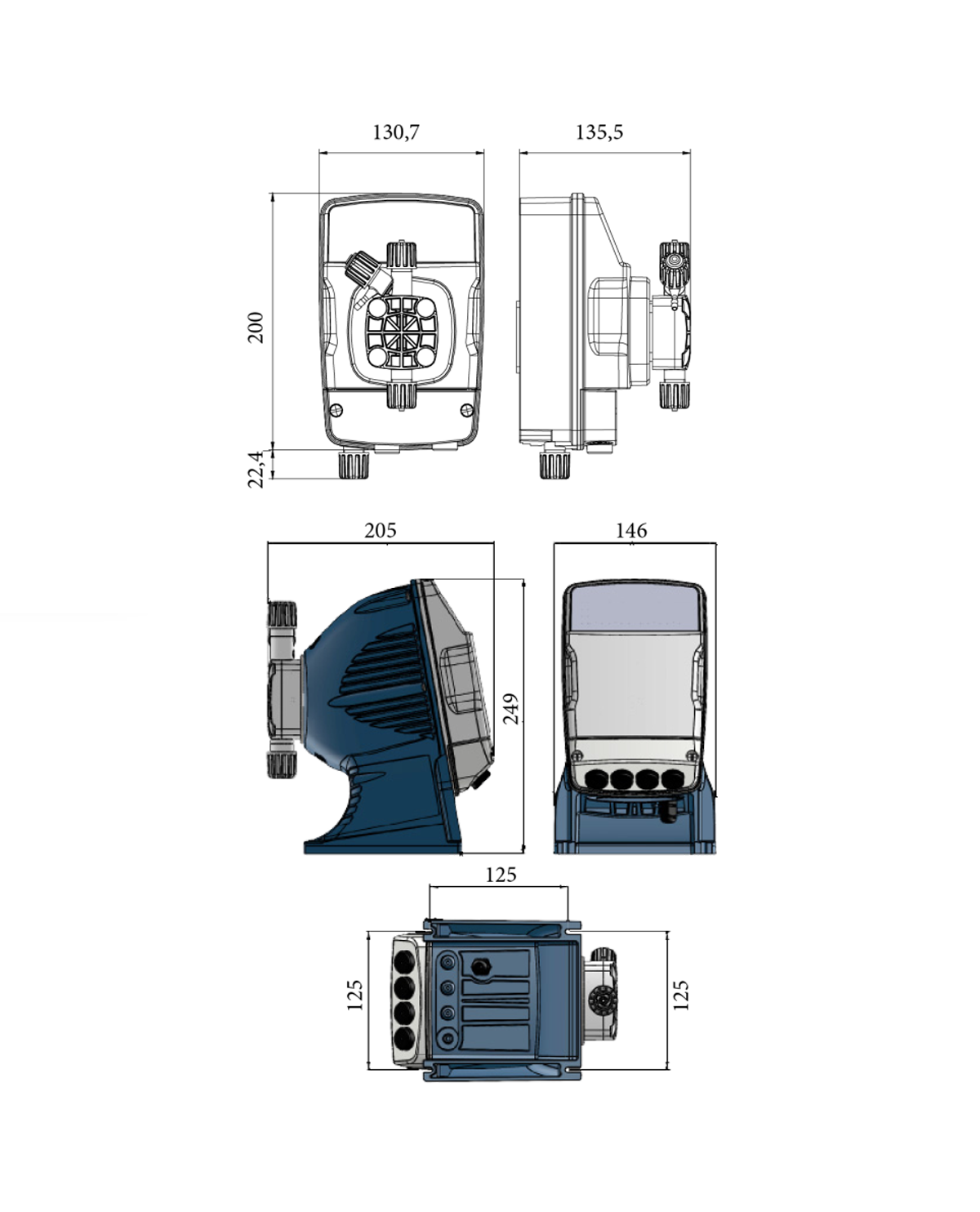

Dimensiones

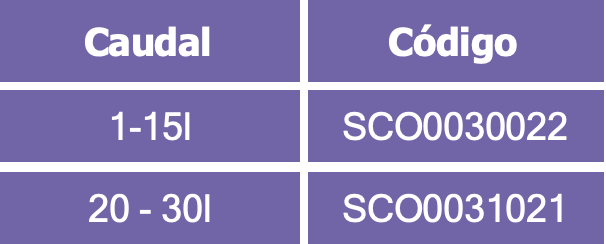

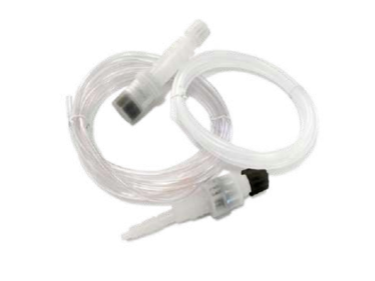

KIT DE INSTALACIÓN

Todos los sistemas eOne se suministran con un kit de instalación de PVDF-TFE/P, compuesto por un tubo de PE de descarga de 2 m (4x6 mm), un tubo de cristal de PVC de aspiración de 2 m y otro de purga de 2 m (4x6 mm), un filtro de pie de PVDF y una válvula de inyección de PVDF. Otras configuraciones disponibles bajo pedido.

MODELOS

eONE MA / B MA

Bomba dosificadora electromagnético analógico de caudal constante
Es una bomba dosificadora electromagnética con un control ‘inteligente’ de potencia, en función de la efectividad de las condiciones de dosificación.

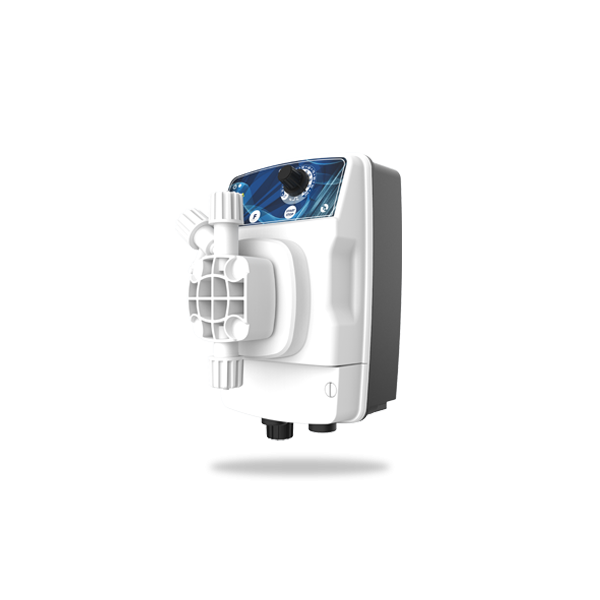

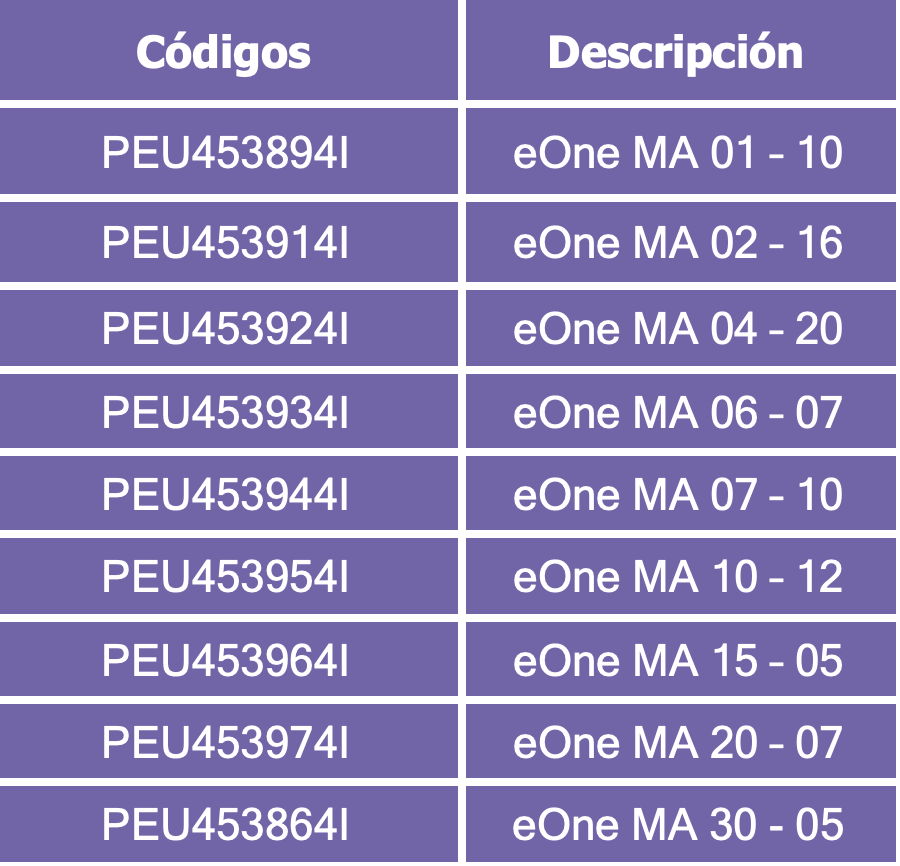

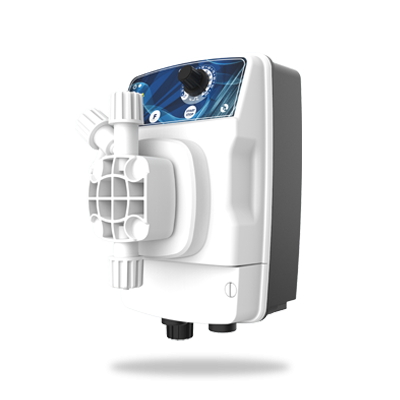

eOne MA

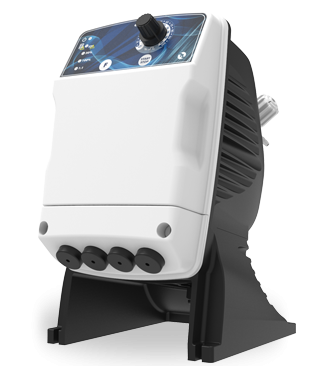

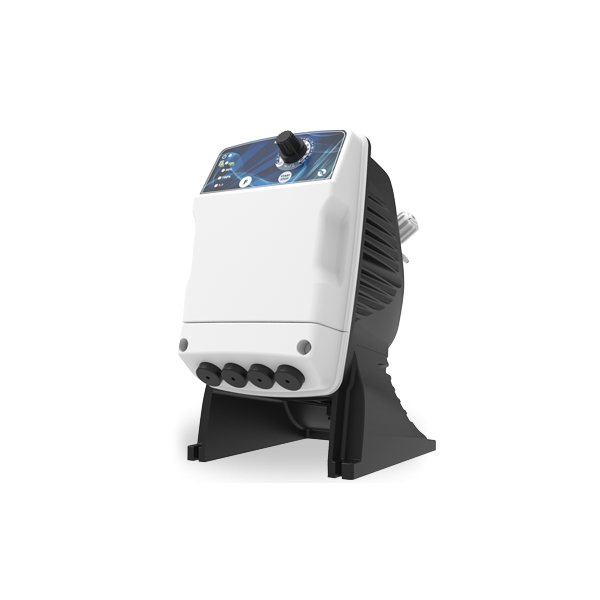

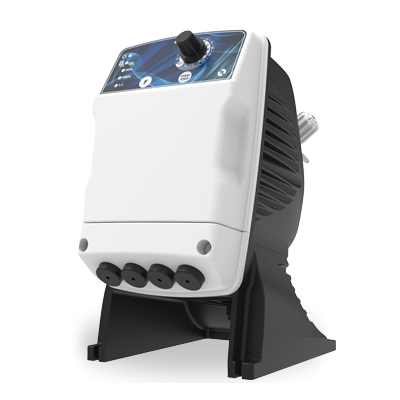

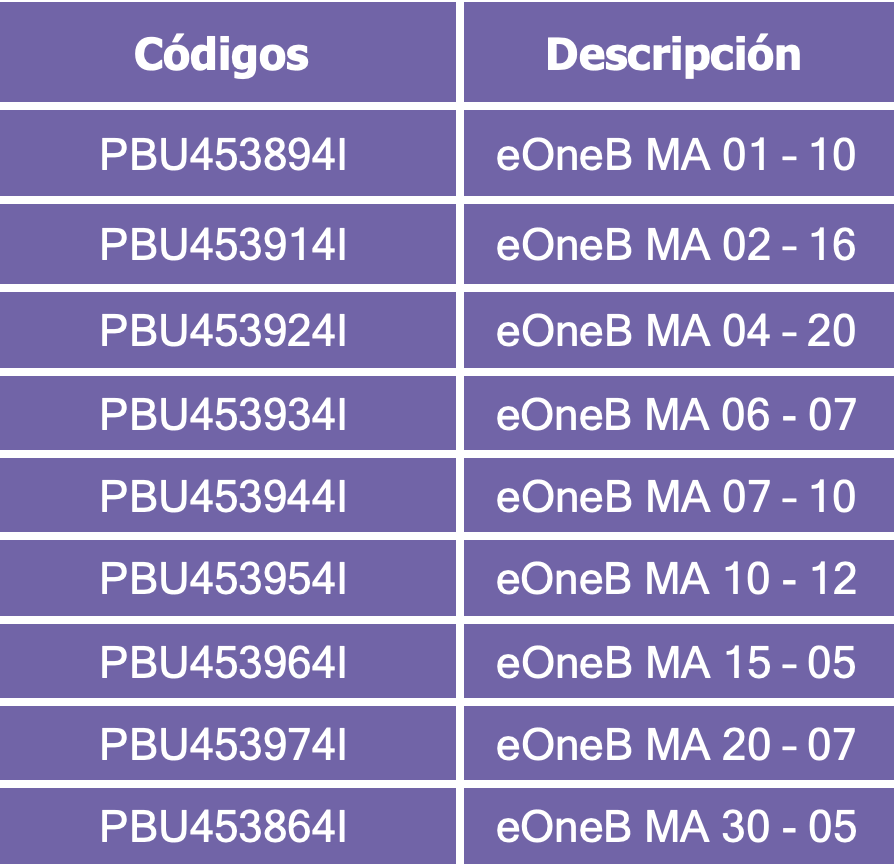

eOne B MA

Características generales

* Control del caudal según la variación de presión de la instalación.
* Ahorro de energía.
* Alta frecuencia de inyección (hasta 300 pulsos/minuto).
* Ajuste manual del caudal mediante perilla.
* Ajuste de doble escala: 0-20 % y 0-100 %.
* Modo proporcional 1:1 mediante la señal del emisor de pulsos del contador de agua.
* Alimentación multiflujo-tensión: 100-250 V CA, 50/60 Hz.
* Material del cabezal de la bomba: PVDF.
* Juntas: TFE/P.
* Purga de aire manual del cabezal de la bomba, excepto los modelos 2007 y 3095.
* Entrada para sonda de nivel.
* Incluye kit de instalación de PVDF.
* Caudal: de 1 a 30 l/h.
* Presión máxima: 20 bar.
* Frecuencia de impulsos: de 180 a 300 impulsos/min.
* Diafragma: PTFE.
* Carcasa exterior: PP reforzado y protección química.

ALARMAS DE FALLO DE LA BOMBA (CARGA INFERIOR/SOBRECARGA)

Alarma de carga insuficiente (alarma de succión): indica nivel bajo (final del) de producto químico, obstrucción de la válvula de succión o tubo de succión dañado.
Alarma de sobrecarga (alarma de descarga): indica sobrepresión en el cabezal de la bomba, presión de funcionamiento excesiva en la tubería de dosificación u obstrucción de la válvula de suministro.

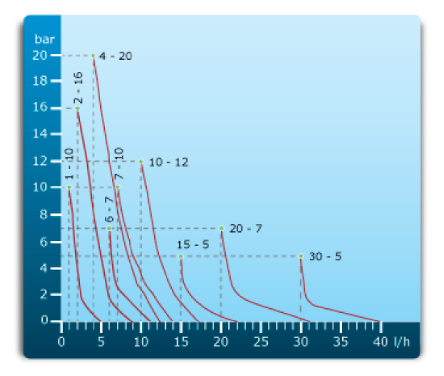

Diagrama de presión - caudal

eONE MF / B MF

Bomba dosificadora solenoide con microprocesador multifunción
Es una bomba dosificadora electrónica con control de potencia “inteligente”, basado en las condiciones de dosificación reales.

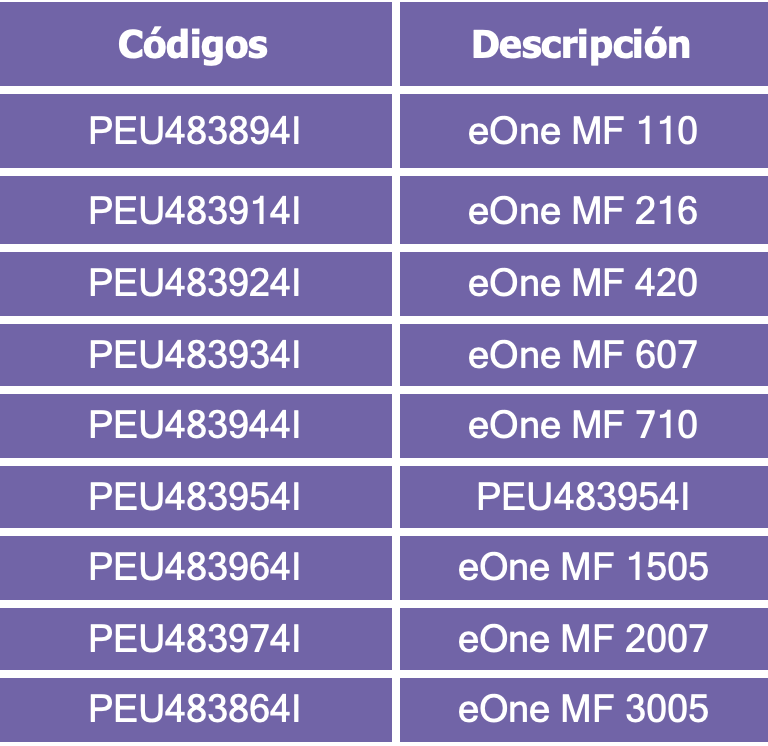

eOne MF

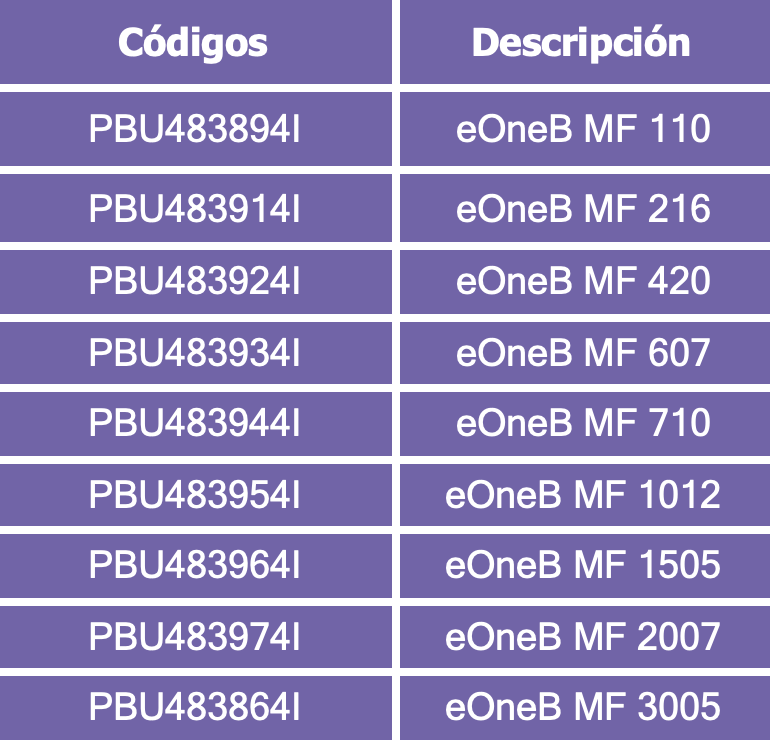

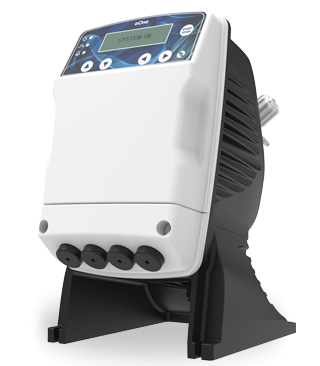

eOne B MF

Características generales

* Control del caudal a medida que varía la presión en el sistema.
* Ahorro de energía.
* Alta frecuencia de inyección (hasta 300 pulsos/minuto).
* Regulación manual de caudal 0 ÷ 100%, 0 ÷ 300% pulsos/min.
* Modo proporcional (1 x n; 1 : n; 1 x n M; ml x I: L x I: ml x m3: PPM).
* Temporizador diario y semanal (16 programas/día).
* Salida de relé.
* Control de 4-20 mA.
* Entrada de sensor de flujo.
* Entrada de sonda de nivel.
* Alimentación multitensión: 100÷250 Vac 50/60Hz.
* Material del cabezal: PVDF.
* Material de la junta: TFE/P.
* Válvulas de bola de cerámica.
* Cabezal de bomba con purga de aire manual, excepto modelos 2007 y 3005.

ALARMAS DE FALLO DE LA BOMBA (CARGA INFERIOR/SOBRECARGA)

Función UNDERLOAD (alarma de succión): para nivel bajo (o final) de producto químico, válvula de succión bloqueada o tubo de succión dañado.
Función SOBRECARGA (alarma de impulsión): por sobrepresión en el interior del cabezal de la bomba, por presión de funcionamiento excesiva en el interior del tubo de dosificación, por obstrucción de la válvula de impulsión.

Diagrama de presión - caudal

eONE PLUS / B PLUS

Bomba dosificadora electromagnética multifuncional controlada por microprocesador
Es una bomba dosificadora electrónica con control de potencia “inteligente”, basado en las condiciones reales de dosificación

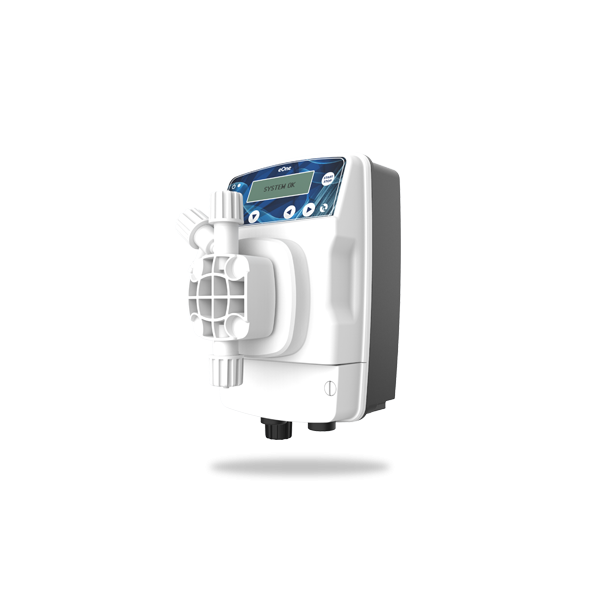

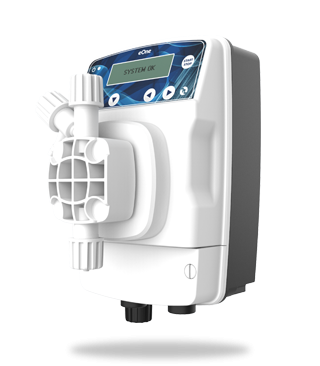

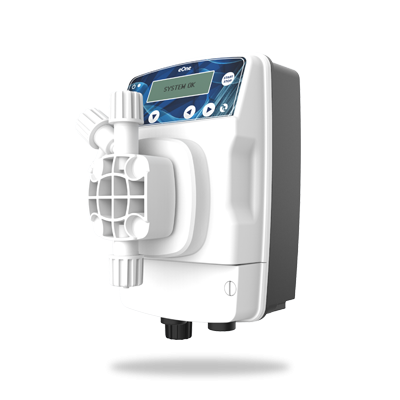

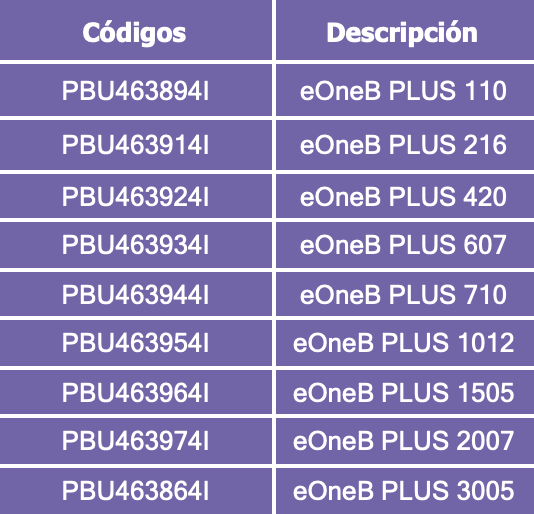

eOne PLUS

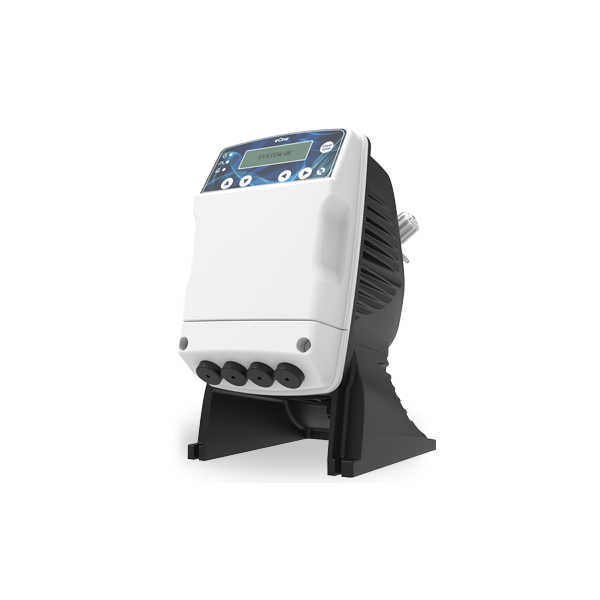

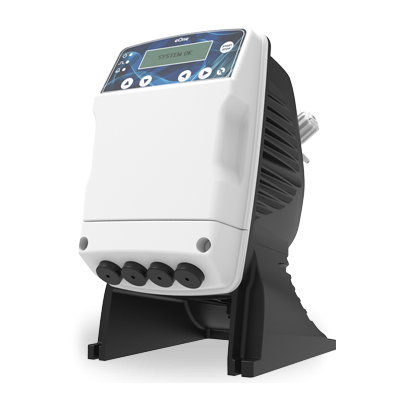

eOne B PLUS

Características generales

* Control del caudal a medida que varía la presión en el sistema.
* Alta frecuencia de inyección (hasta 300 pulsos/minuto).
* Regulación manual de caudal 0 ÷ 100%, 0 ÷ 300% pulsos/min.
* Modo proporcional (1 x n; 1 : n; 1 x n M; ml x I: L x I: ml x m3: PPM).
* Rango de medición: 0,00-14,00 pH; - 1000/+1400 mV Redox; 0-2,0-10, 0-20. 0-200 ppm.
* Temporizador diario y semanal (16 programas/día).
* Salida de relé.
* Control de 4-20 mA.
* Entrada de sensor de flujo.
* Alimentación multitensión: 100÷250 Vac 50/60Hz.
* Entrada de sonda de temperatura PT100.
* Modo proporcional y ON/OFF.
* Intervención DIRECTA o REVERSA.
* Cabezal: PVDF, Juntas: TFE/P.
* Válvulas de bola de cerámica.
* Entrada de sensor de nivel.
* Caudal: de 1 a 30 l/h.
* Presión máxima: hasta 20 bar.
* Frecuencia de carrera: de 180 a 300 pulsos/min.
* Membrana: PTFE.
* Protección exterior: PP reforzado y resistente a productos químicos.

ALARMAS DE FALLO DE LA BOMBA (CARGA INFERIOR/SOBRECARGA)

Función UNDERLOAD (alarma de succión): para nivel bajo (o final) de producto químico, válvula de succión bloqueada o tubo de succión dañado.
Función SOBRECARGA (alarma de impulsión): por sobrepresión en el interior del cabezal de la bomba, por presión de funcionamiento excesiva en el interior del tubo de dosificación, por obstrucción de la válvula de impulsión.

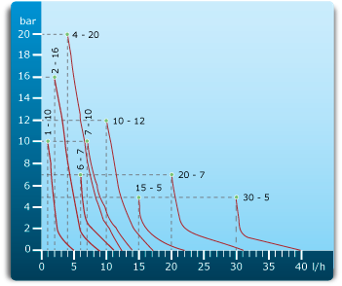

Diagrama de presión - caudal

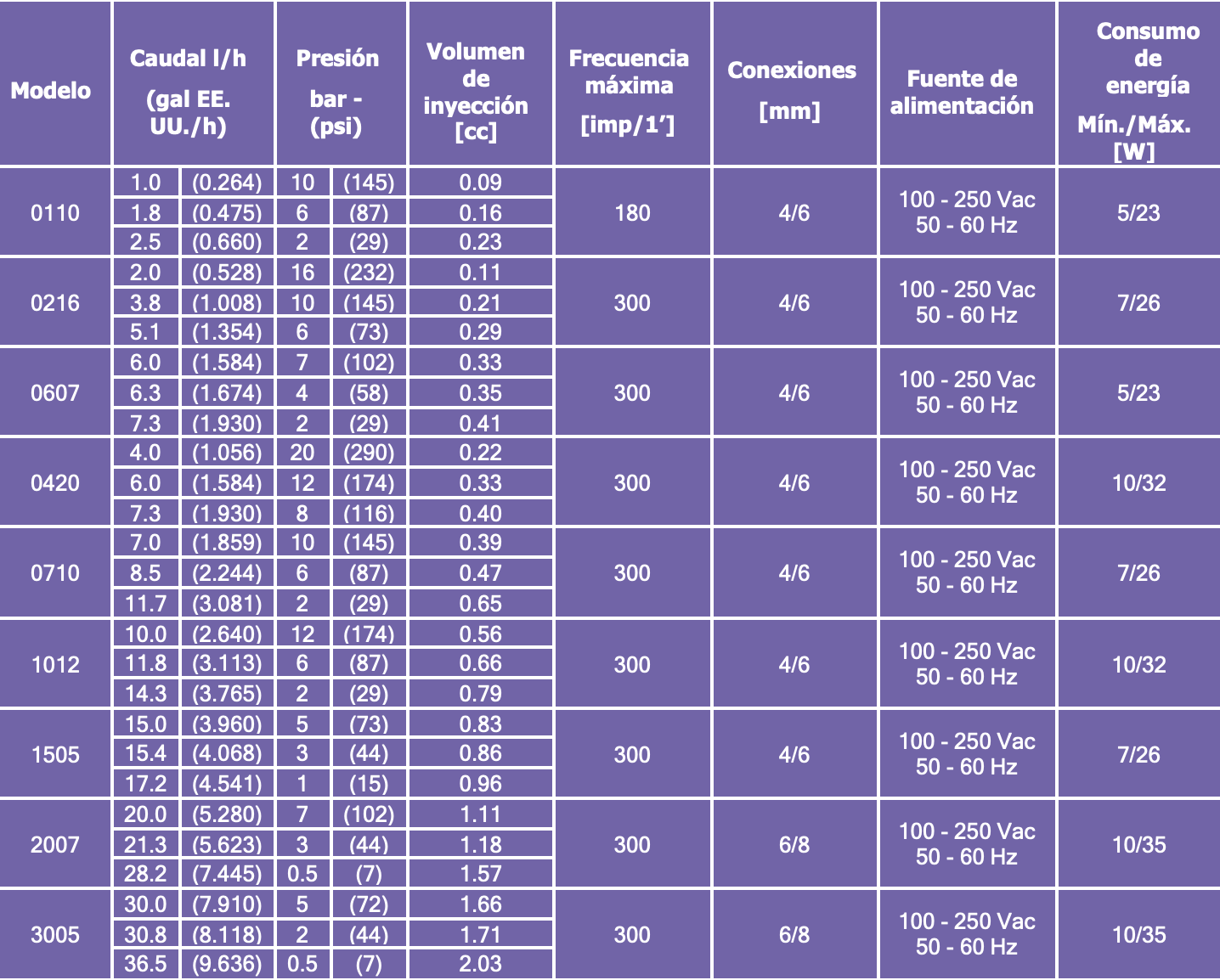

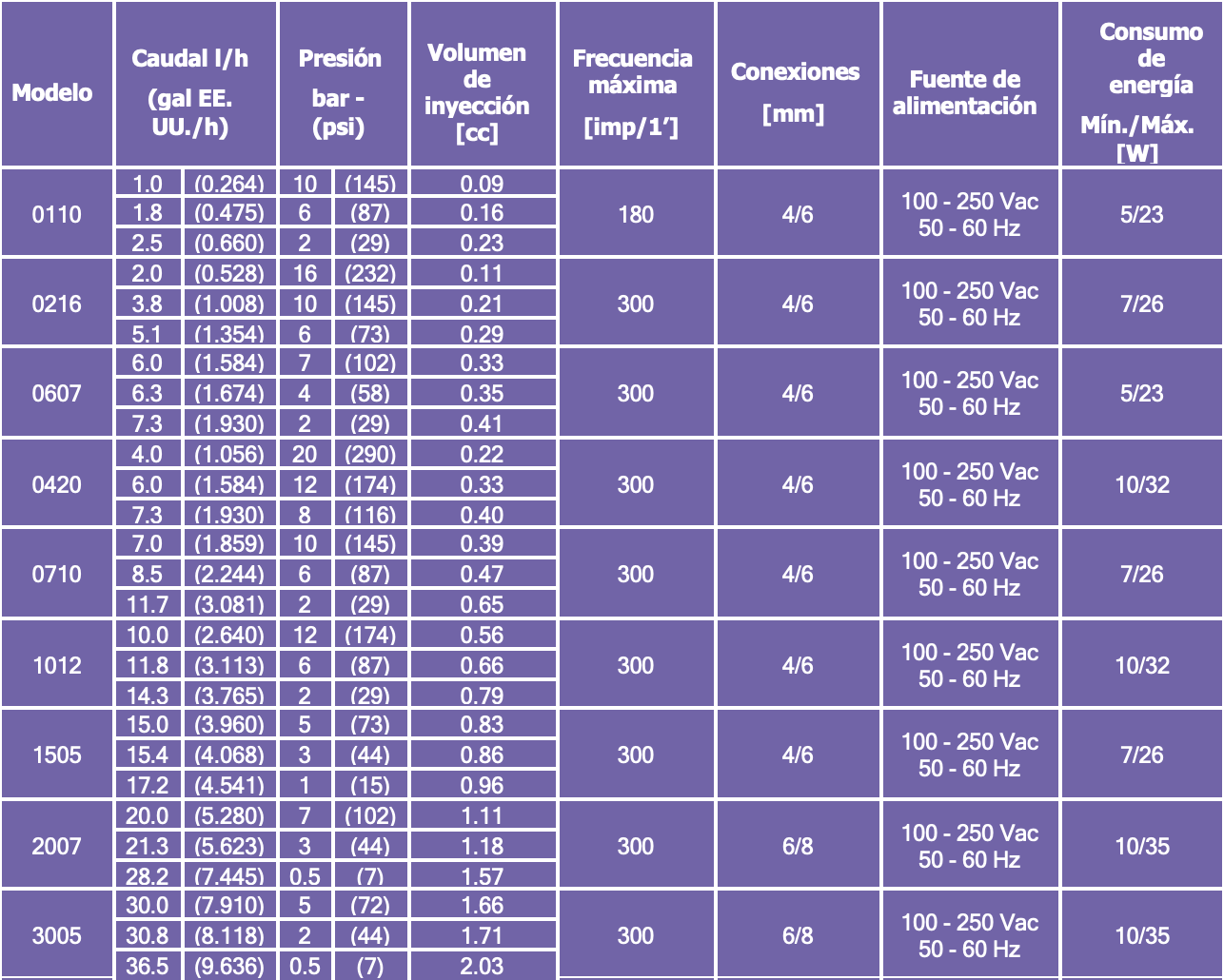

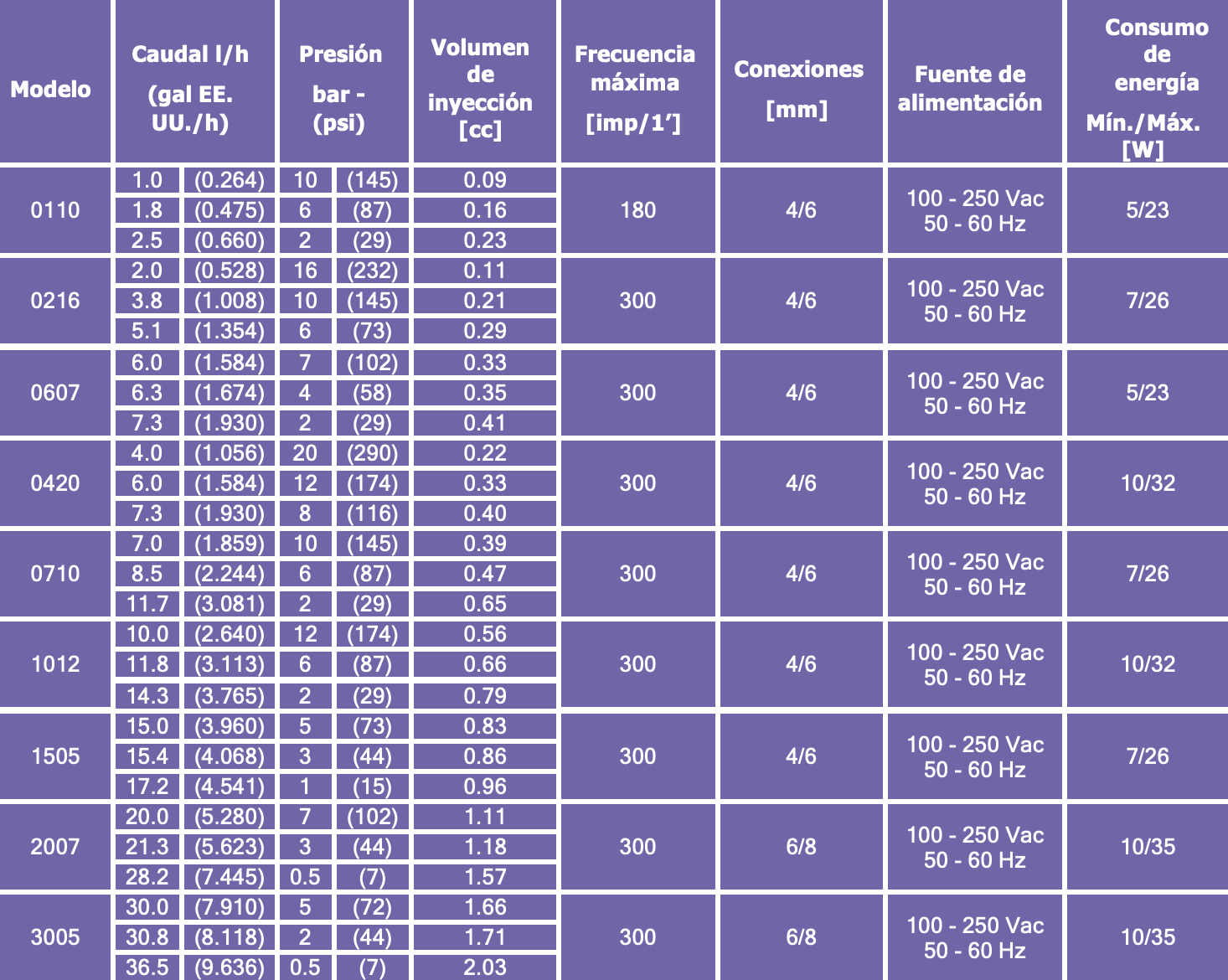

Especificaciones
